风粉均衡控制系统

PBC-2000 风粉均衡在线测量控制系统

1、产品概述

燃煤锅炉各燃烧器间的风粉分配不均，将直接影响燃烧器出口煤粉气流的着火及稳燃，造成火焰偏斜、冲刷炉墙、炉膛热负荷和气温偏差，Nox排放量增加，还可能引起一次风水平管道内煤粉沉淀，导致堵管，引起相应的燃烧器烧坏，甚至引起局部还原气氛强而产生受热面局部高温腐蚀或结焦、爆管等问题，严重影响机组运行的安全性和经济性。

直吹式制粉系统各燃烧器一次风粉分配均匀与否是决定锅炉燃烧工况的重要因素之一。合理配置各燃烧器的一次风速和煤粉浓度是保证锅炉机组安全、经济运行的重要条件，也是低Nox燃烧技术顺利实施的前提条件。

2、测量原理

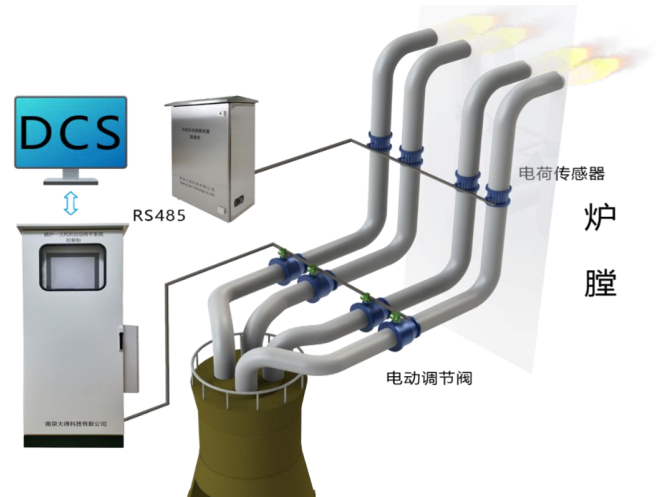

风粉在线测量系统是基于微波测量浓度以及电荷测速原理，将测量得到的煤粉浓度和速度信号通过均衡控制系统发出指令调节按照于煤粉管道上的平衡阀，通过实时调整管道阻力使各一次风管道始终处于相对均衡状态，从而保证锅炉燃烧的整体平衡，消除炉侧温度偏差。

3、产品特点

产品结构简洁，设备安装改造工作量小

煤粉测量传感器不受粉尘粘结影响，无需温度、压力补偿

非插入式电荷感应电极，避免煤粉冲刷磨损，寿命长

非接触式微波浓度探头，测量精度高

多个微波传感器全截面测量，代表性强

电动均衡阀门耐磨性好、可靠性高，寿命长

电动执行机构采用总线传输技术，控制灵活，布线少

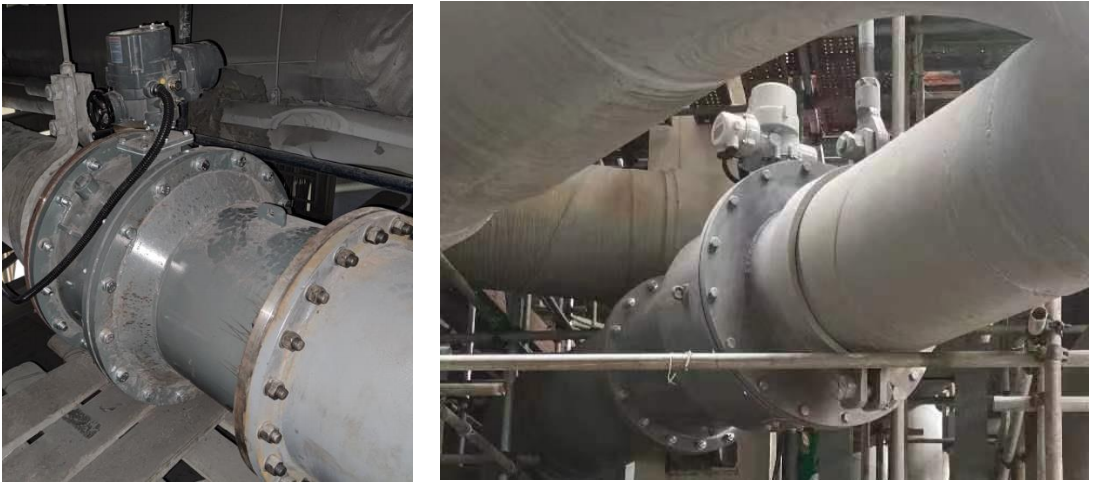

4、产品应用
