磨煤机CO防爆监测仪

COM-200 磨煤机CO防爆监测仪

1、产品概述

燃煤机组磨煤机制粉系统的安全运行对于火力发电机组至关重要，而磨煤机作为锅炉辅机系统必不可少的一个重要设备，其主要被用来将原煤研磨成满足锅炉燃烧所需要的煤粉。在磨煤机运行期间，伴随着原煤的磨制，煤炭中的高挥发性物质（CH，H等）不断析出，而且其中的碳、水分和氧气之间发生某些化学反应。随着磨煤机的持续运行，其内部的CO浓度不断增长，这降低了可 燃混合物的着火点。与此同时，磨煤机内部热量的不断积累，也增大了磨煤机内部着火以及爆炸的危险性。

目前，国内大部分发电厂主要通过监测磨煤机出口煤粉混合物的温度或者其内部CO浓度来作为磨煤机内部防爆报警门限，当报警等效值达到相同情况下，相对于温度报警，CO报警时间可以提前约1.5个小时。因此，磨煤机采用CO防爆具有较高的灵敏度。

2、测量原理

产品采用抽取式红外或者激光气体测量原理，实时在线分析磨煤机出口样气中的CO浓度。

系统由取样探头、反吹扫电磁阀、烟气预处理系统、气样分析仪、程序控制和信号输出等部分组成。现场工业样气经过取样过滤探头，固体颗粒物被探头内的过滤器阻挡在外，样气由输送管路经伴热后进入主机柜。样气在主机柜内经过冷凝脱水后变为干气体，送入二级除尘滤水后，再通过精滤以及保护过滤器后由隔   膜抽气泵送入气体分析仪，分析仪将测得的CO浓度以4～20mA的     模拟量信号输出给PLC控制器，控制器结合人机界面设置，将最终分析结果以4-20mA电流形式或者RS-485通讯形式送给用户。

3、产品特点

— 精密防腐附磨过滤探头，防尘效果好

— 全程防腐气路设计，设备长期运转可靠

— 多级过滤、高效冷凝，保证样气洁净、干燥

— 脉冲反吹功能，探头防诸效果强

— 针对高温磨损，专门设置防磨及耐高温措施

— 触摸屏人机界面，阀门状态可见，参数设置方便

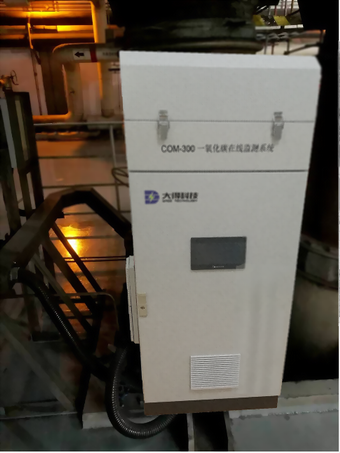

4、产品应用
