锅炉炉管泄漏报警监测系统

TLM-5 锅炉炉管泄漏报警监测系统

1、产品概述

在火力发电生产过程中，锅炉“四管”（主要指水冷壁管、过热器管、再热器管和省煤器管）的泄漏一直是影响电站安全生产、稳定运行的一大忧患。据统计，锅炉“四管”泄漏事故是造成机组非计划停运的首要原因，占到全部事故的70%左右。

系统应用于火力发电机组电站锅炉，能够有效监测锅炉炉管泄漏的发生，及时提供用户炉管泄漏状态，缩短炉管泄漏的抢修工期，防止或减轻二次泄漏造成的破坏，提高机组的可利用率。

2、测量原理

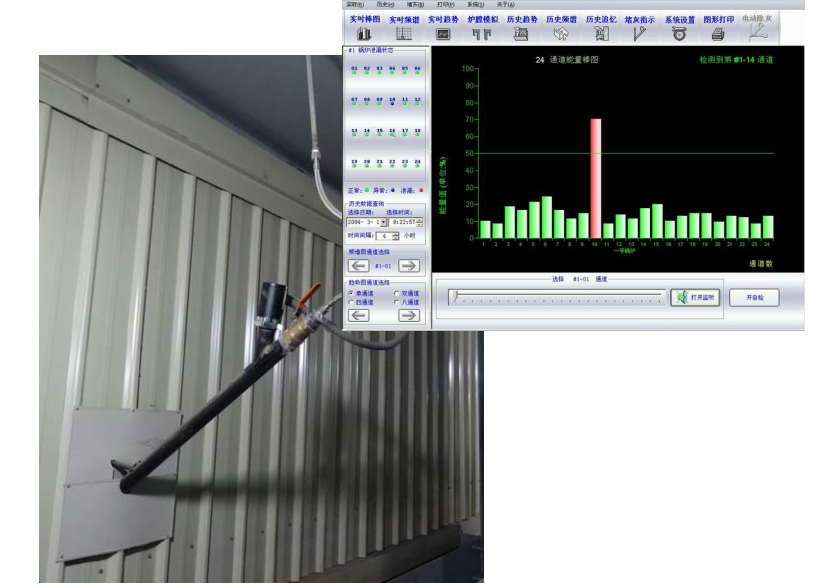

系统采用声波检测原理，利用安装在每台锅炉炉膛水冷壁、过热器、再热器、水平烟道、尾部竖井及锅炉大包内的声波传感器采集炉内各种声音信号，由计算机采集信号后经快速傅立叶变换技术分析得到该信号的频率特征，通过对声音强度、频谱特征及持续时间等因素的综合分析，判定炉管是否发生泄漏。

3、主要特点

— 实现对炉管泄漏的早期报警

— 准确判定炉管泄漏区域位置

— 跟踪纪录泄漏发展趋势程度

— 显示炉内测点位置的声音频谱

— 实时监听炉内声音

— 波导管的堵灰判别

— 系统自检测试

— 辅助监视蒸汽吹灰系统异常报警

4、产品应用
