阵列式风速风量测量装置

ZLF-3 阵列式风速风量测量装置

1、产品概述

由于电站锅炉风道截面大，直管段较短，流速在截面上容易分布不均匀，传统单点差压测量数据没有代表性，为了能够准确测量大烟道风量，目前普遍采用在  风道截面上布置多个测点的测量方法。

产品适用于火力发电厂二次风、磨煤机入口/出口的风速风量测量，脱硫、脱硝烟气流量在线监测，垃圾焚烧电厂、水泥厂、钢铁、化工等行业的大烟道风量测量。

2、测量原理

ZLF-3型阵列式风速风量测量装置根据风道截面尺寸大小、直管段长短等因素确定测量的点数，将多个测点进行等截面布置，各测量装置的正压与正压、负压与负压相互连接，最终引出一组差压信号送给变送器，从而依据风速与差压的关系公式获得风速和风量。

3、产品特点

— 装置具有自清灰防堵功能

— 采用阵列式结构，测量代表性好

— 装置对风道的直管段要求低，只需要2-3倍当量直径即可

— 采用插入式布置，对整个风道流体的压力损失小

 — 结构简单、稳定可靠

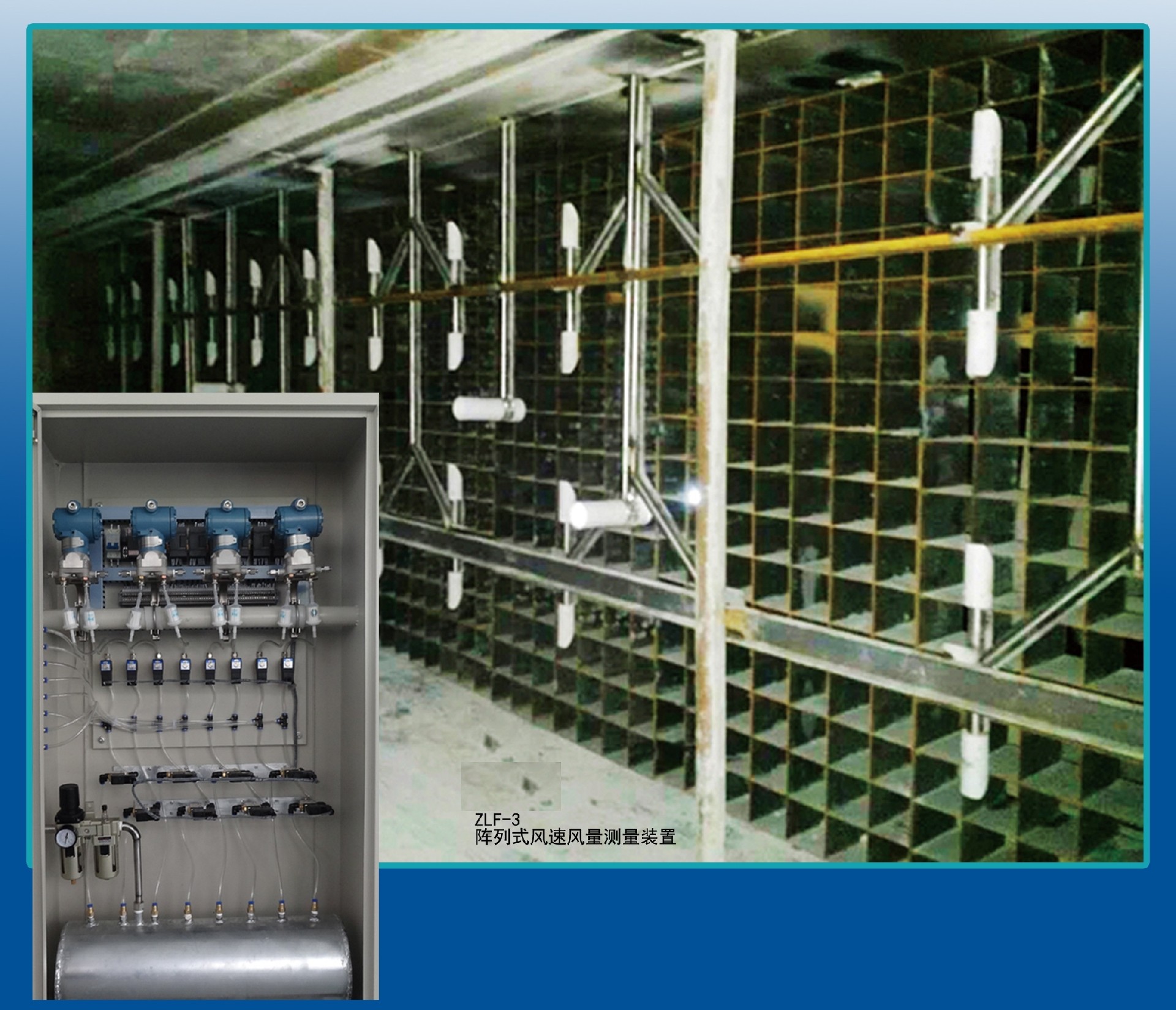

4、产品应用
