一氧化碳在线监测系统

COM-300 一氧化碳在线监测系统

1、产品概述

燃煤锅炉的燃烧是一个迅速和复杂的物理化学过程，燃烧的好坏直接反映了锅炉燃烧效率的高低。锅炉在实际运行中，由于各种因素的影响，燃料一般不可能达到完全燃烧状态，锅炉尾部烟气中总会存在CO、H2、CH4等气体。其中H2及CH4等气体的含量极其微弱，可忽略不计。研究表明，机组最佳燃烧工况时，锅炉中烟气的CO含量不受负荷、燃料等因素的影响，总保持在一个恒定的范围内，称之为燃烧控制带。

2、产品特点

 — 精密防腐附磨过滤探头，防尘效果好

— 全程防腐气路设计，设备长期运转可靠

 — 多级过滤、高效冷凝，保证样气洁净、干燥

— 脉冲反吹功能，探头防诸效果强

— 针对高温磨损，专门设置防磨及耐高温措施

 — 触摸屏人机界面，阀门状态可见，参数设置方便

3、测量原理

产品采用抽取式红外或者激光气体测量原理，实时在线分析锅炉尾部烟气中一氧化碳CO含量，使用户及时了解锅炉燃烧效率。

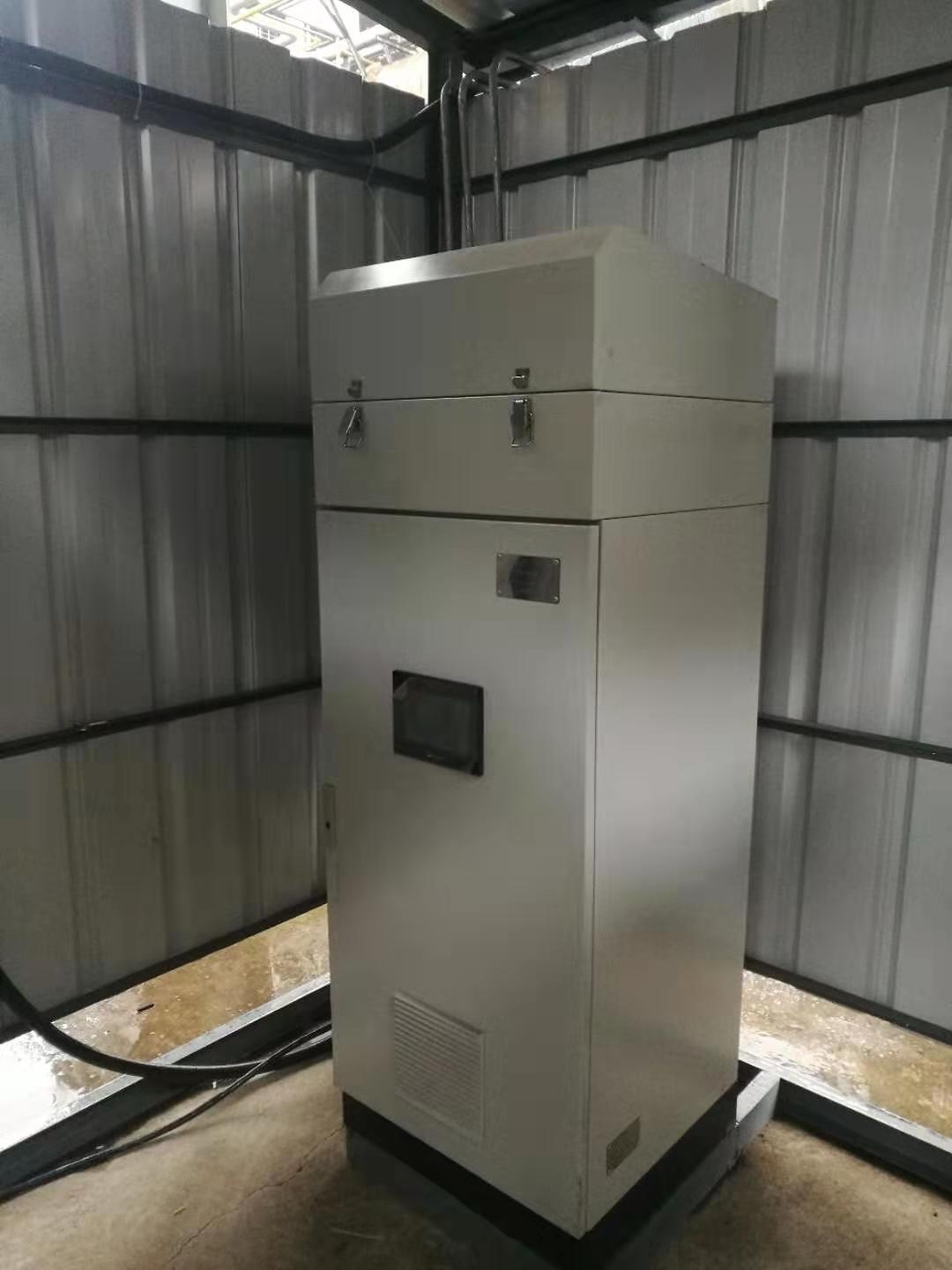

系统由取样探头、反吹扫电磁阀、烟气预处理系统、气样分析仪、程序控制和信号输出等部分组成。现场工业样气经过取样过滤探头，固体颗粒物被探头内的过滤器阻挡在外，样气由输送管路经伴热后进入主机柜。样气在主机柜内经过冷凝脱水后变为干气，送入二级除尘滤水后，再通过精滤以及保护过滤器后由隔膜抽气泵送入气体分析仪，分析仪将测得的CO浓度以4～20mA的标准信号输出给PLC控制器，控制器结合人机界面设置，将最终分析结果以4-20mA电流形式或者RS-485通讯形式送给用户。

4、产品应用
