便携式煤粉取样仪

RPS-200 便携式煤粉取样仪

1、产品概述

传统的磨煤机煤粉取样过程是从煤粉管道的一个直径方向或者两个相互垂直的直径方向抽取煤粉样品，由于离心力和引力作用，会发生煤粉气流相脱离的现象，并在管壁形成高浓度区域，因此难以采集到具有真实代表性的样品，所得出的测试数据掩盖了许多设备问题，造成工作人员判断失误。

由于煤粉在气力输送管道中经常出现所谓的“拧绳”现象，煤粉在管道横截面的分布偏差较大。因此，煤粉取样的技术关键是取得的煤粉样品要具有充分的代表性，为此国际标准化委员会专门设计了一套取样控制过程ISO9931。标准规定了要把取样点均匀分布在煤粉管道横截面上（以面积相等为原则划分64个取样点），取样吸嘴平面与管道轴心线相垂直，这样的煤粉样才具有代表性。

 2、工作原理

便携式煤粉取样仪是依据ISO9931国际标准原理设计制造的，采用自动旋转取样探头，在取样探头上设计有4个取样嘴，根据等面积原则确定每个取样探头长度，由电机驱动旋转取样探头在煤粉管道内均匀旋转，在规定的时间内完成对整个煤粉管道截面的连续取样，并由一套控制系统来满足国际标准的取样要求。

3、产品特点

— 装置精致小巧，便于携带

— 具有加热反吹功能，可防止煤粉冷凝堵塞

— 采用电动执行机构，实现等截面连续取样

— 采用PLC及LCD触摸屏控制，操作方便可靠。

— 无尘密封设计，防止煤粉外漏

— 具备故障诊断与报警功能，

— 一人即可操作，使用方便

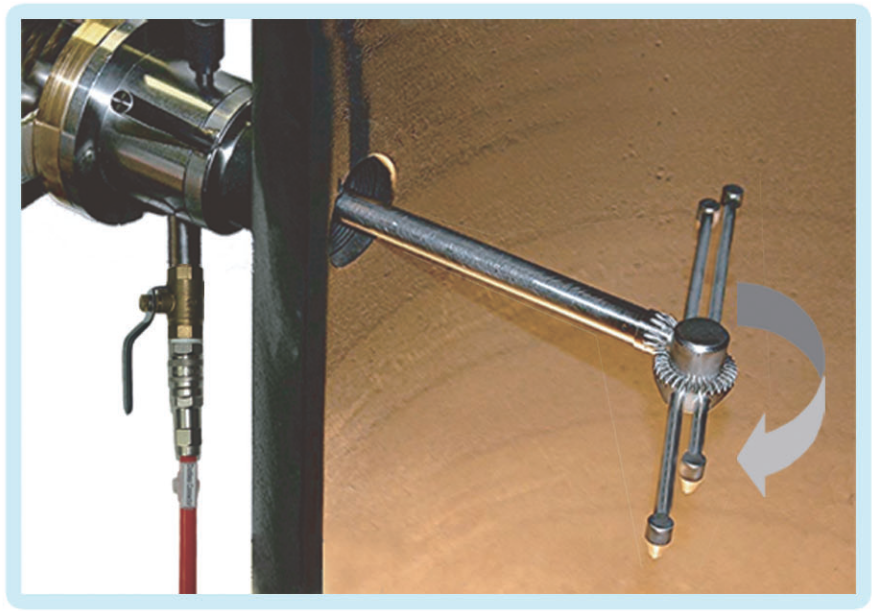

 4、现场应用
