煤流在线测量系统

PCM-3000 煤流在线测量系统

1、产品概述

 燃煤发电厂锅炉燃烧的稳定性、经济性与一次风进入炉膛的风速和煤粉浓度的大小及均匀性关系密切，煤粉浓度的高低以及各个煤粉燃烧器的风粉均匀性直接影响到炉内燃烧工况的稳定和锅炉的燃烧效率。

 对于四角布置的燃烧器，其风量和粉量分配的均匀性对锅炉安全和经济运行有着重要的意义。过低的煤粉浓度或断粉会导致灭火，而过高的浓度会引起送粉管道的堵管现象。给粉量的不均匀与各管道内的送风风量差异的叠加，可能造成不同燃烧器出口的煤粉浓度严重不均，导致火焰冲墙、着火不稳定，燃烧不充分，Nox的排放增加，炉内切圆偏斜，汽温偏差，局部结焦、过热，甚至导致过热器爆管等。

 目前对于煤粉流速的测量基本能够满足要求，而煤粉浓度的测量影响因素复杂，传统技术仍然无法克服。我公司结合微波和电荷两种先进技术，较好解决了这个工程测量技术问题。

2、测量原理

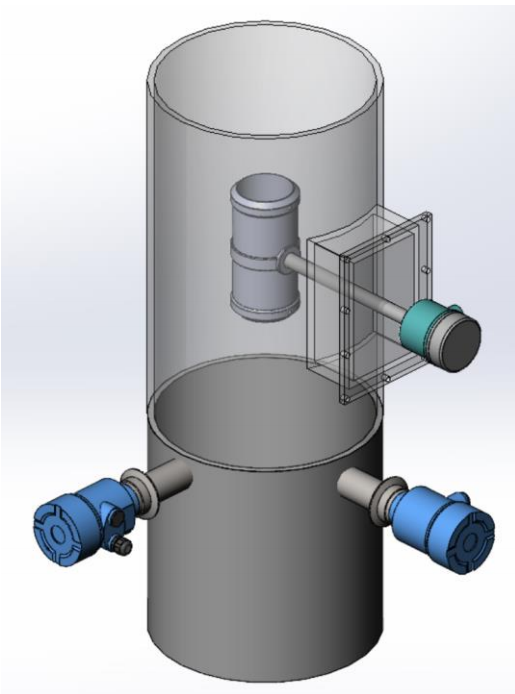

速度测量原理：在管道上安装电荷感应传感器，采用电荷感应信号进行相关运算，获得煤粉流速值。

煤流测量原理：在管道上安装微波探头传感器，根据微波探头接收物料反射回来的微波功率信号，从而获得煤粉的质量流量。通过实时速度运算进一步得到煤粉浓度。

3、产品特点

— 采用微波技术和电荷感应技术相结合，测量精度高

— 采用非插入式及耐磨传感器结构，抗磨损，传感器寿命长

— 微波辐射全截面测量，测量代表性好，误差小

— 无需压缩空气反吹，没有堵粉问题，系统可靠性高

— 总线传输或工业以太网传输，系统简洁

— 独特的结构设计，项目施工周期短，费用低

— 坚固耐用，维护量小

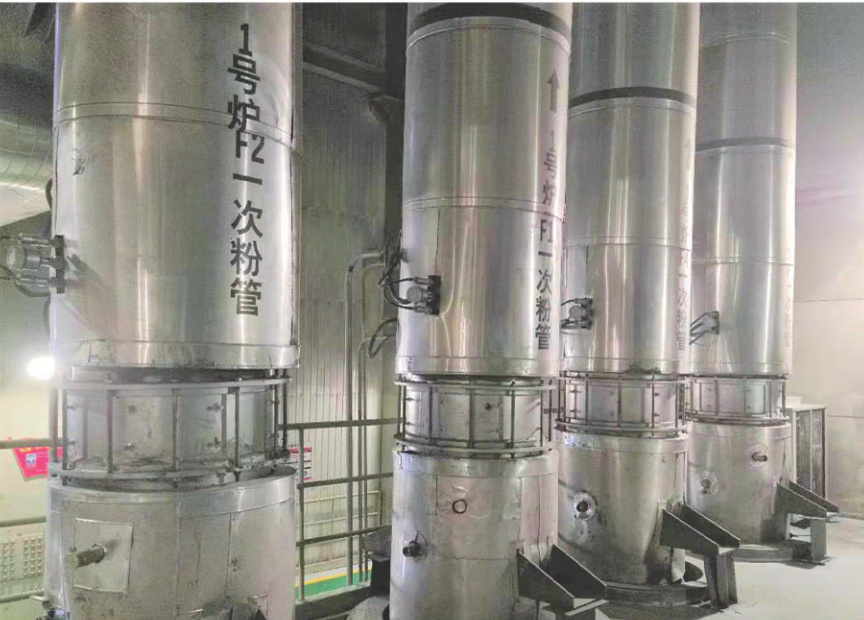

4、产品应用
