电荷感应风粉测量仪

ACV-3  电荷感应风粉测量仪

1、产品概述

风粉测量仪是一种方便现场应用的变送器式测量设备，设备可以实时采集分析多个通道的电荷感应信号，变送器单元采用多路同步信号采集芯片以及高速DSP芯片，可以对信号进行滤波、FFT频谱分析、功率谱分析、交流信号的均方值运算，对运算的结果可以进行隔离模拟量信号输出，变送器还具有液晶显示屏和操作按键，可以设置和显示系统各种运行参数，方便用户使用。

2、测量原理

速度测量原理：对电荷感应电极获取的交流电荷感应信号进行相关计算，从而直接获得粉体的流速。

浓度测量原理：通过电荷感应电极获取的电荷扰动大小的计算，并经过标定系数修正，从而获得粉体的相对浓度。

细度测量原理：采用动量法细度传感器，对流经传感器的煤粉流场改变所产生的电荷信号变化进行分析，并经过标定系数修正，从而获得煤粉细度相对值。

3、产品特点

— 单个管道独立测量，系统应用灵活

— 采用相关法测量流速，精度高

— 传感器无需反吹，不怕脏

— 插入探头小，管道阻力损失小

— 传感器采用耐磨材质，寿命长

— 采用DSP信号处理，设计成熟可靠

— 变送器外壳铸铝成型，防水密封设计

— 变送器采用就地液晶显示，界面友好

— 坚固耐用，几乎免维护

— 安装过程简单，磨煤机停运时间短

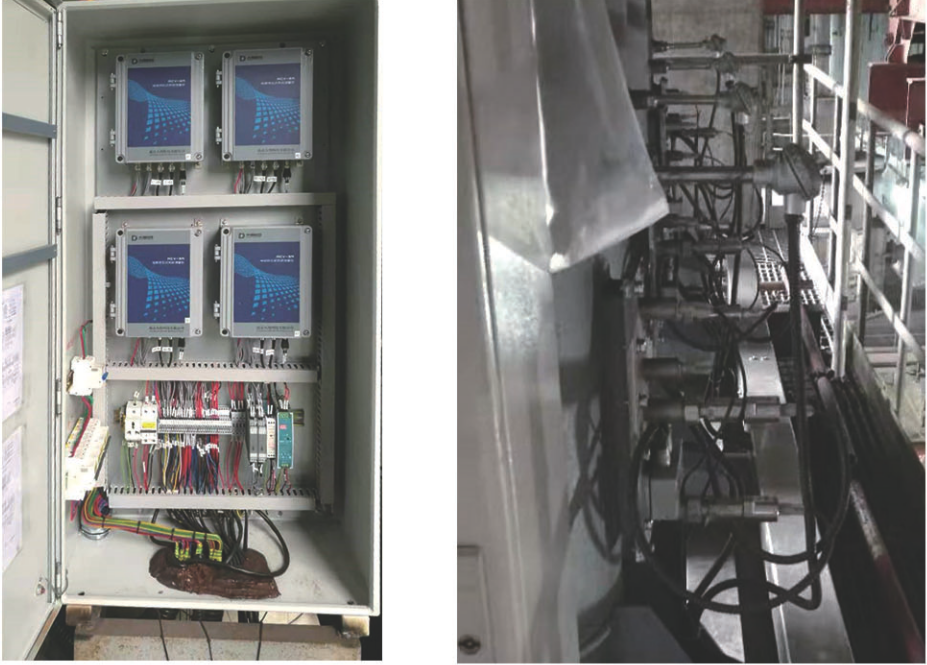

4、产品应用
